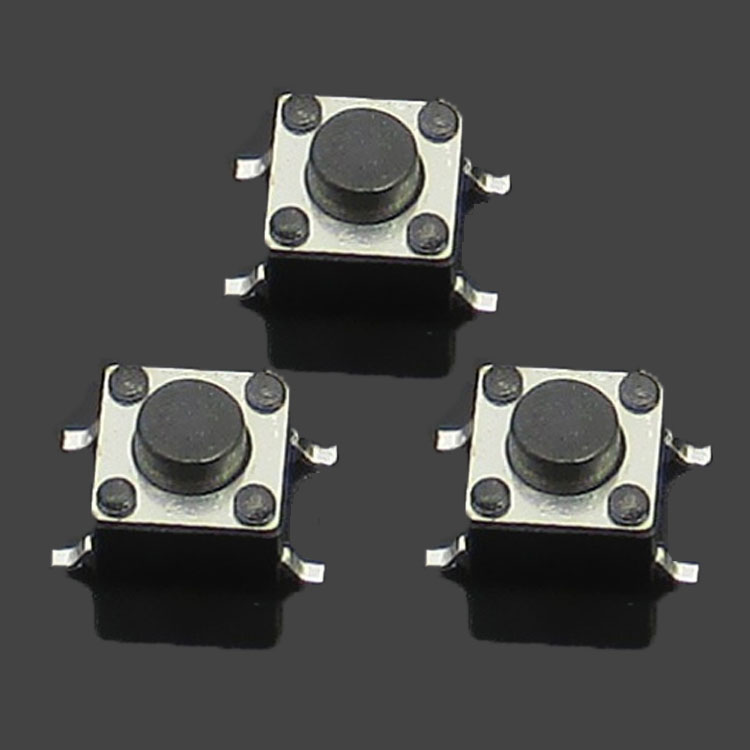

贴片轻触开关6x6

更新时间:2018-6-4 10:50:23   浏览: 2146 次

用途和主要性能

彩色电视机、黑白电视机、音响设备、录像机、摄像机、计算机、游戏机、传真机、对讲机、警棍、机床控制装置、复印、打印机、电子仪器、仪表和其它家用电器。


机械性能:

操作力:1N、1.6N、2.5N;
弹力;(内控);
开关寿命:30万次、50万次、100万次。
电气性能:
接触电阻:100mΩ(实际<20mΩ);
抖动时间:5ms(实际<1ms);
电气开关寿命:30万次、50万次、100万次。

封装种类

轻触开关有三种封装:散装人工插件、SMT贴片封装、DIP插件编带封装。

型号规格

轻触开关主要规格有:环保耐高温 贴片式 插件式 侧插式 大/中/小龟型轻触开关 2*4轻触开关 3*3轻触开关 3.7*3.7*0.35进品轻触开关 4*4*1.5/1.6/17mm轻触开关 3*6*4.3/5.0mm汽车轻触开关 4*6*2.6轻触开关 4.5*4.5*3.8/4.8/5/0/6/7/8/9贴片轻触开关 插件式轻触开关 边三解轻触开关 6*6*4.3/5.0/5.5/6/7/8/9/9.5/10/11/12/13/14/15/16/17/18/19/20/21/26mm轻触开关 贴片轻触开关 插件轻触开关 6.2*6.2*2.5/2.7/3.1/3.4轻触开关 12*12*4.3/5.0/5.5/6/7/8/9/10/11/12/13/14/15/16/17/18/19/20/21/22/23mm轻触开关 6*6系列防水轻触开关 8*8系列防水轻触开关 10*10系列防水轻触开关 12*12系列防水轻触开关。

轻触开关使用时的注意事项

给轻触开关端子进行焊接时,如果在端子上施加负荷,因条件不同会有松动,变形及电特性劣化的可能,请在使用时注意。
使用通孔印刷电路板及推荐以外的电路板时, 由于热应力的影响会发生变化,所以请事先就焊接条件进行充分的确认。
进行两次焊接时,请在第一次焊接部分恢复到常温之后再进行。连续加热可能使外围部变形,端子的松动,脱落及电特性降低。
关于焊接的条件设定,需要确认实际批量生产条件。
产品以直流的电阻负载为前提设计制造的。使用其它负荷[感应性负荷,电容性负荷]时,请另行确认。
印刷电路板安装孔及模式,请参照产品图中记载的推荐尺寸。
开关请用于直接由人操作按开关的结构。请不要用于机械性的检测功能。
轻触开关操作时,如果施加规定以上的负荷,开关将有被损坏的可能。请注意不要在开关上施加规定以上的力。
请避免从侧面按操作部的用法。
对于平轴杆型,尽量按下开关中心部。对于铰链结构,按下时轴杆按动位置将移动,请特别注意。
开关安装后,因其他零部件的粘结剂硬化等通过蓄热硬化炉时,请与专业人士联系。
如果使用开关的整机的周围材料产生腐蚀性气体,将有可能造成接触不良等现象,所以请事先进行充分的确认。
碳接触点具有因推压负荷接触电阻发生变化的特性。用于电压分压回路等时,请在充分确认之后使用。
关于密闭型以外的型号,对异物的侵入,请充分注意。

应用范围

1.影音产品:MP3、MP4、DVD.音响;
2.数码产品:数码相机、数码摄像机等;
3.遥控器:车辆、点卷门、家庭防盗产品之遥控器;
4.通讯产品:手机、车载话机、电话机、楼宇设备、PDA等;
5.家用电器:电视机、微波炉、电饭煲、电风、电子人体秤、电子脂肪秤、电子厨房秤等;
6.安防产品:可视对讲机、监视器等;
7.玩具:电子玩具等;
8.电脑产品:摄像头、录音笔等;
9.健身器材:跑度机、按摩椅等;
10.医疗器材:血压计、体温计、医院呼叫系统等。
11.其他:验钞笔、雷射笔等;
